Testeur de transformateur de fréquence intermédiaire

Le montage est réalisé sur un circuit imprimé

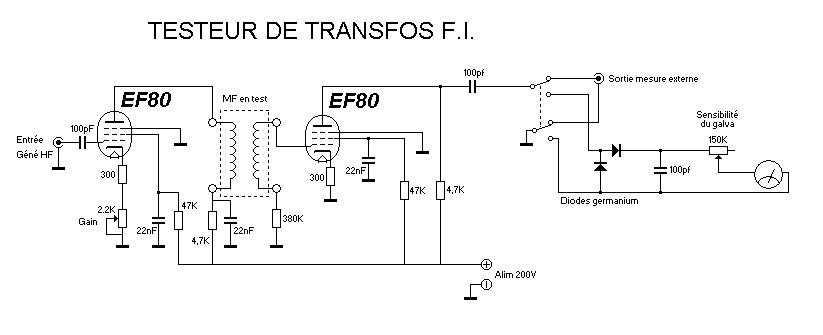

Photo 01 : Schéma de l’appareil réalisé

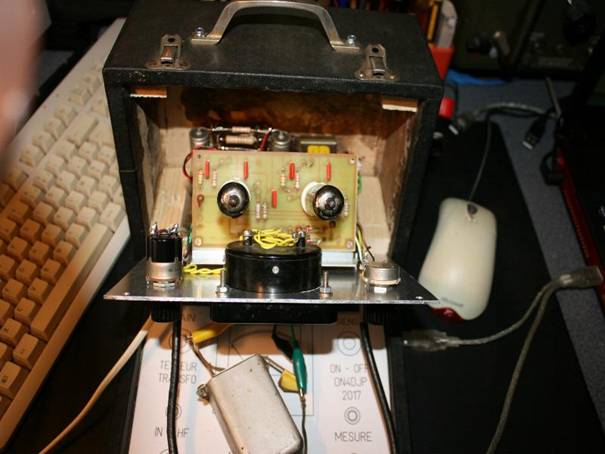

Photo 02 : Début de construction du châssis face arrière

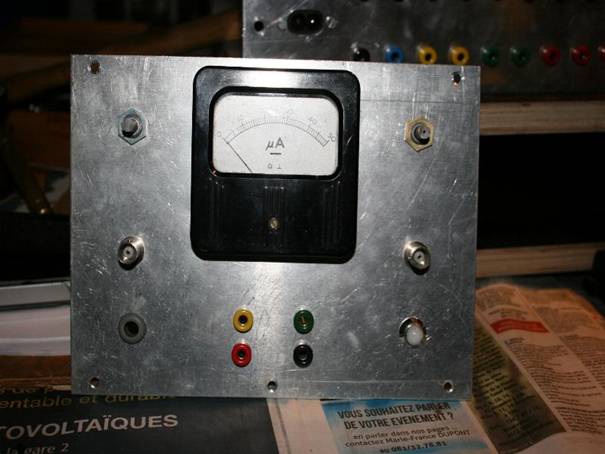

Photo 03 : Face avant du testeur

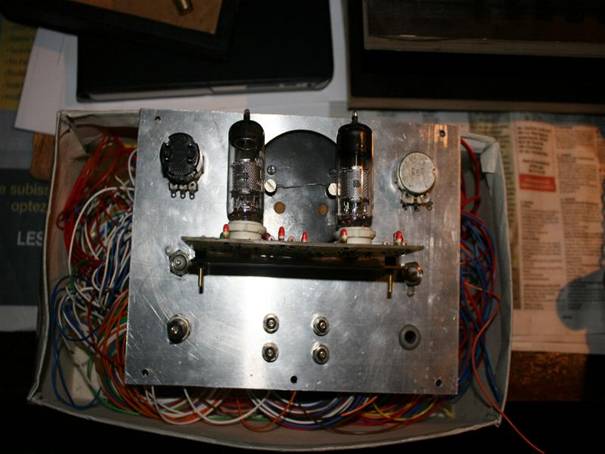

Photo 04 : De nouveau la face arrière du testeur

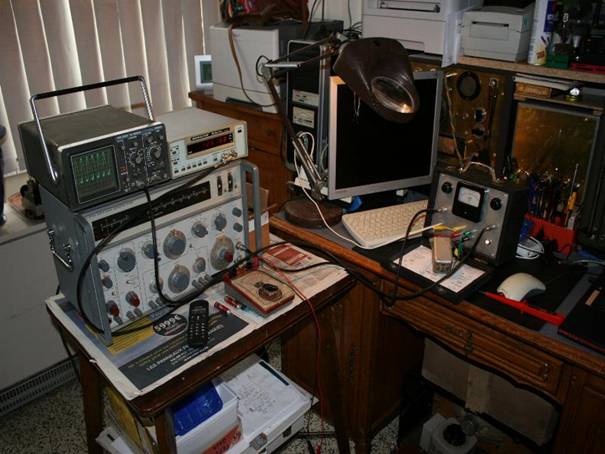

Photo 05 : Vue du signal sur l’oscilloscope et affichage de la fréquence

Photo 06 : Le transfo en test branché sur le testeur qui dévie à l’accord

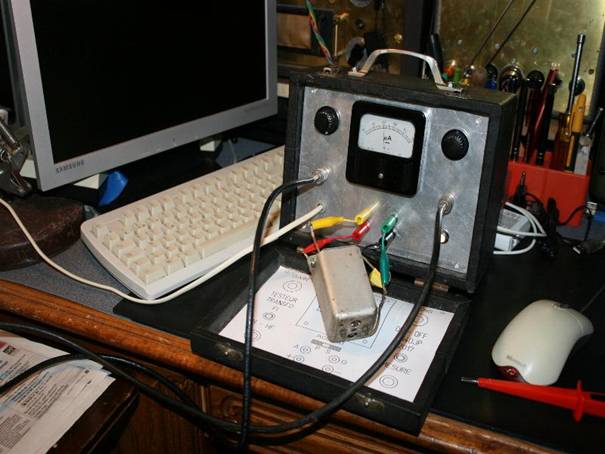

Photo 07 : Vue d’ensemble du montage lors d’un test

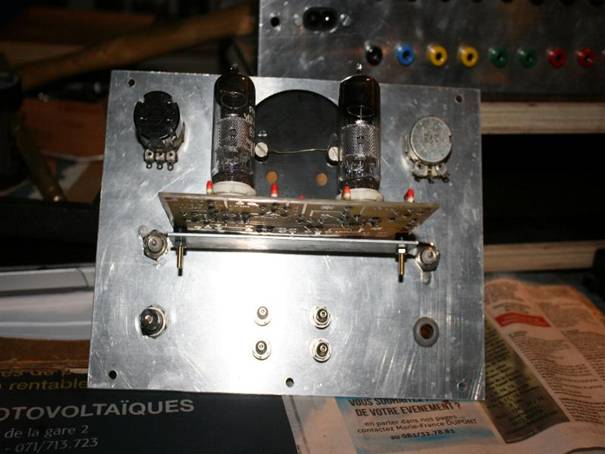

Photo 08 : Vue du dessus de l’intérieur du testeur
